取同一袋建筑石膏，分成兩份，一份密封保存1個月，另一份暴露在標準試驗室的環(huán)境中1個月。然后分別測試不同存放條件下的石膏粉的相組成，見表1。

　　經過一個月的存放，在標準試驗室的環(huán)境下的石膏粉中的無水石膏已經全部轉化成為半水石膏，而二水石膏的含量基本保持不變。密封保存的石膏粉存放-一個月，其相組成未發(fā)生明顯變化。暴露存放的石膏粉相組成發(fā)生變化，主要是因為II型無水石膏具有很強的活性，可以和空氣中的水分發(fā)生反應而轉變成半水石膏。

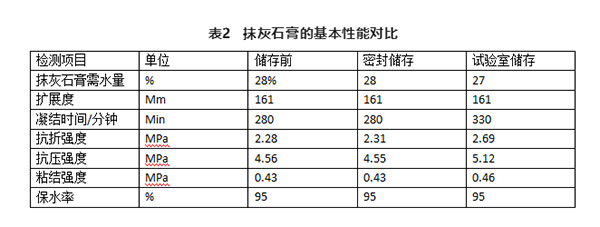

　　不同儲存條件的建筑石膏配制成的抹灰石膏測試結果對比見表3。密封儲存一個月的建筑石膏與儲存前的建筑石膏性能無明顯差別，而在試驗室環(huán)境下存放的建筑石膏配制的抹灰石膏差別明顯。其需水量較儲存前的建筑石膏配制抹灰石膏用水量降低1%，凝結時間明顯延長，力學強度明顯提高。

　　通過相組成分析得出，引起抹灰石膏性能變化的原因是石膏粉中的II型無水石膏轉變成半水石膏所致。熟石膏粉中含不穩(wěn)定的III型無水石膏使得產品質量不穩(wěn)定難以控制。建筑石膏陳化的最佳狀態(tài)為:無水石膏基本轉化完，β-半水石膏含量達到最高值，此時標準稠度用水量最小，強度達到最高值。

　　不同儲存條件對抹灰石膏抗開裂性能的影響，取不同儲存條件的建筑石膏分別配制成抹灰石膏，然后做抗裂試驗。儲存前和密封存儲的建筑石膏配制成抹灰石膏后，其抗裂性能差別不明顯，裂縫成不規(guī)則龜裂，多且深。而用試驗室敞開存放的建筑石膏配制成的抹灰石膏其抗裂性能明顯提高。即使在風速2~2.5m/s的環(huán)境下，抹成厚度不均的楔形的試件也無開裂現(xiàn)象。試驗室敞口存放可以使II型無水石膏轉變成為半水石膏，從而解決了III型無水石膏存在引起抹灰石膏的開裂問題。
